製図サービス

製図サービス
Drafting

製図サービス

現地測量のスケッチ、座標データ、SIMAデータのいずれかを入稿下さい。データに基づきCADで製図(データ化)を行います。用途に応じてご希望のデータ形式にて納品いたします。

7日納期 全国対応!

土地利用図面作成例1

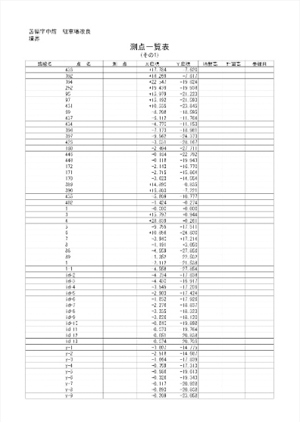

  • 現地測量に基づく座標データ
    現地測量に基づく座標データ
  • 座標データをプロット
    座標データをプロット

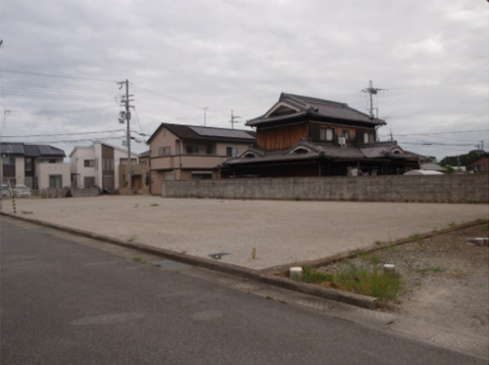

  • 現地写真
    現地写真
  • 計画平面図および計画断面図を作成
    計画平面図および計画断面図を作成
  • 完成写真
    完成写真

土地利用図面作成例2

  • 現地測量に基づくスケッチ
    現地測量に基づくスケッチ

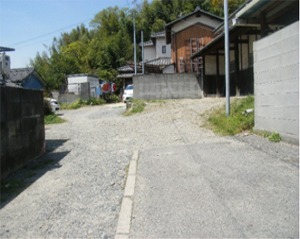

  • 現地写真
    現地写真
  • 求積図
    求積図

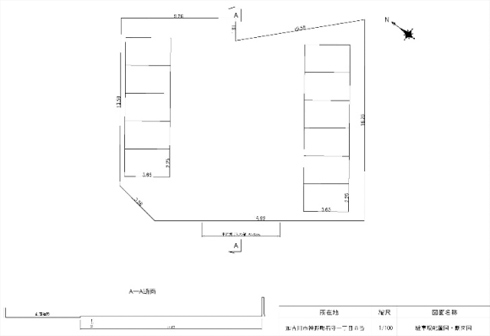

  • 駐車場配置図及び断面図
    駐車場配置図及び断面図

24条図面作成例

  • 現地測量に基づくスケッチ
    現地測量に基づくスケッチ

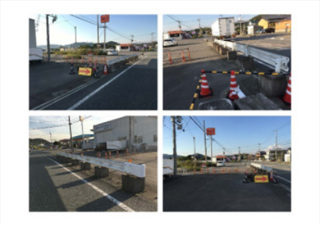

  • 現地写真
    現地写真
  • グーグルマップ(参考)
    グーグルマップ(参考)

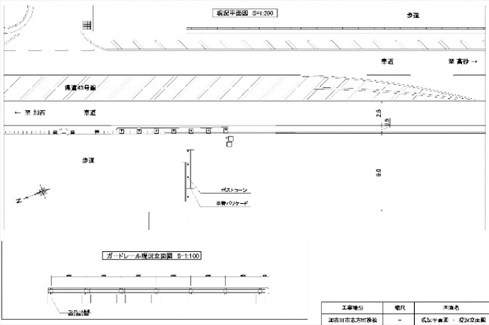

  • CADで作成した現況平面図
    CADで作成した現況平面図

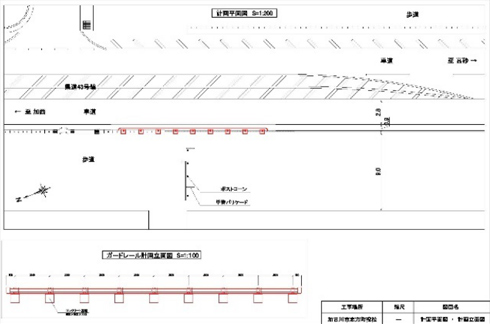

  • CADで作成した計画平面図
    CADで作成した計画平面図

測量・図面作成発注の流れ

  • 現地測量した際のスケッチ 、座標データ又はSIMAデータのいずれかを入稿して頂きます。
  • 料金表に基づいて見積書を作成・送付します。見積り内容をご了承頂ければ、見積書記載の口座への振込をお願いします(振込手数料についてはご負担をお願いします)。
  • 入稿頂いたスケッチやデータを基にCADで製図を行います。現地の写真や住所等の情報が多い方が、現地の状況に近い図面の作成が可能となります。尚、寸法の記載されていない部分や測り間違い、控え間違いによる精度の狂いや誤差等につきましては、当方では責任を負いかねますので、必要な箇所の寸法は確実かつ正確に測定し、記録して頂きますようにお願いします。
  • メールで完成した図面データをPDF形式で送付いたします。その際にご確認頂き、修正が必要であれば指示をお願いします。修正の必要がなければ、メールでその旨をご連絡下さい。
  • 修正後メールで修正した図面データをPDF形式で送付いたします。指示して頂いた箇所が修正できている事を確認して頂けましたらメールでその旨をご連絡下さい。
    ※修正箇所以外の部分についての修正や修正の必要がない旨をご連絡頂いた後の修正については、別途費用を頂戴いたします。
  • 完成又は修正後の図面をDWG又はDXF形式で送信します。印刷される際は、ご自身のプリンター等に合わせて設定をお願いします(PDFの場合は確認して頂いたデータが成果品となります)。紙での納品をご希望の方はサイズ(A3又はA4)の指定をお願いします。A3サイズをご希望される方は、用紙を2つ折りにして郵送いたしますのでご了承下さい。
    ※上記以外の用紙サイズや青焼図面、その他ご希望の方は別途ご相談下さい。
【ご注意ください】
  1. 3次元CADには対応しておりません。2D図面のみの対応となります。
  2. 構造計算や複雑・高度な図面の作成には対応しておりません。
  3. 当方の責によることなく修正・加筆をする場合は別途料金を頂きます。(例 PDFデータで確認を行い修正が必要ない旨をメールで頂いた後に再度修正・加筆が必要な事が明らかになった場合や、お客様がスケッチの段階で寸法の測り忘れや記入ミスにより現地との整合性がとれていない場合の修正・加筆など)
  4. 標準納期はおおむね7日後までと定めていますが、受注状況等により前後する場合があります。
  5. 天災その他不可抗力により納期に遅れが生じる場合はご了承下さい。

図面作成料金
Price

■土地図面・24条図面 入稿されたデータに基づく図面作成料金
基本料金(300㎡まで) 特急料金 納品後の修正料金 追加料金(50㎡毎に)
平面図 30,000円~ 5,000円 3,000円~ 5,000円
立面図 30,000円~ 5,000円 3,000円~ 5,000円
断面図 30,000円~ 5,000円 3,000円~ 5,000円
求積図 30,000円~ 5,000円 3,000円~ 5,000円
保安施設計画図 30,000円~ 5,000円 3,000円~ 5,000円
その他の図面 要相談 5,000円 3,000円~ 5,000円
■店舗・建物図面 入稿されたデータに基づく図面作成料金
基本料金(50㎡まで) 特急料金 納品後の修正料金 追加料金(50㎡毎に)
概略図(精度無視) 15,000円~ 5,000円 5,000円~ 5,000円
営業所求積図 35,000円~ 5,000円 5,000円~ 5,000円
客室等求積図 35,000円~ 5,000円 5,000円~ 5,000円
平面図 35,000円~
(家具類の凡例は4種類までは料金に含む。以後1種類ごとに+1,000円)
5,000円 5,000円~ 5,000円
音響照明図 35,000円~
(照明音響類の凡例は10種類までは料金に含む。以後1種類ごとに+1,000円)
5,000円 5,000円~ 5,000円
その他の図面 要相談 5,000円 5,000円~ 5,000円

まずはお見積もり

まずはお手元に測量データをご用意していただき、専用お見積もりフォームから送信してください。
折り返し送信内容に基づき図面作成料金をお知らせいたします。
